تفاصيل المنتج
مكان المنشأ: سيتشوان
اسم العلامة التجارية: Xidao
إصدار الشهادات: SAE J1772
رقم الموديل: XD-DC-1600KW
شروط الدفع والشحن
الحد الأدنى لكمية: 1
الأسعار: negotiate
تفاصيل التغليف: تغليف حالة خشبية
وقت التسليم: 15-30 يوم عمل
شروط الدفع: L / C ، T / T
القدرة على العرض: 5000 شهريا
نموذج: |
كومة شحن مبردة بالسائل |
جهد إدخال التيار المتردد: |
ثلاث مراحل نظام خمسة أسلاك |
التيار الخارج: |
0 ～ 600 أ |
عامل القوى: |
≥0.99 （50٪ PO فوق شرط الإدخال） |
نجاعة: |
≥96٪ ذروة الكفاءة） |
طريقة القياس: |
مقياس التيار المستمر （درجة الدقة: 0.5） |
طريقة التبريد: |
تبريد الهواء القسري + التبريد السائل |
درجة الحماية: |
IP54 |
نموذج: |
كومة شحن مبردة بالسائل |
جهد إدخال التيار المتردد: |
ثلاث مراحل نظام خمسة أسلاك |
التيار الخارج: |
0 ～ 600 أ |
عامل القوى: |
≥0.99 （50٪ PO فوق شرط الإدخال） |
نجاعة: |
≥96٪ ذروة الكفاءة） |
طريقة القياس: |
مقياس التيار المستمر （درجة الدقة: 0.5） |
طريقة التبريد: |
تبريد الهواء القسري + التبريد السائل |
درجة الحماية: |
IP54 |

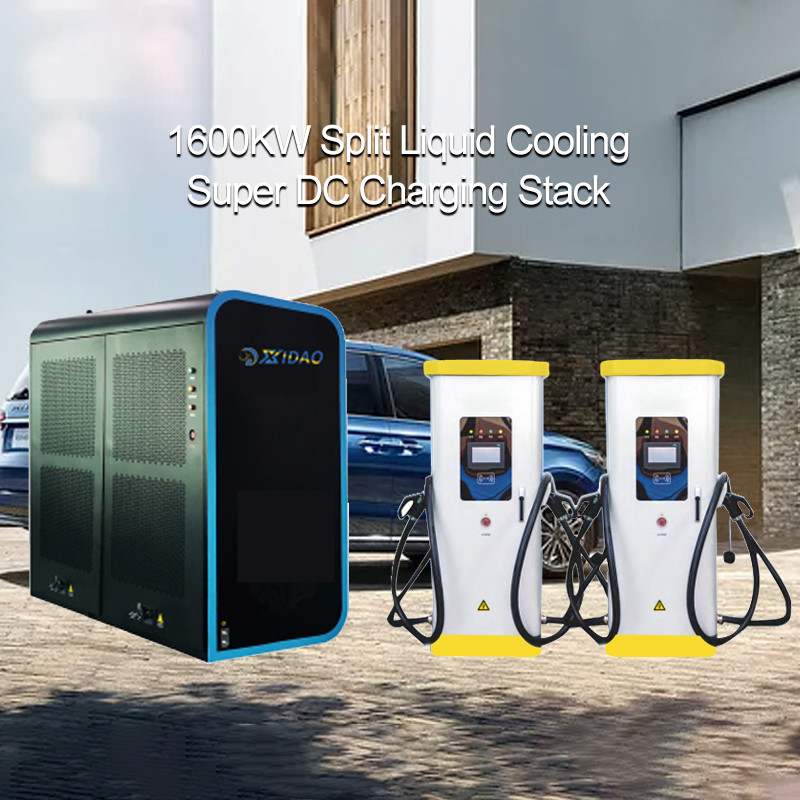

1600KW سبليت سوبر دس شحن مبرد سائل CAN Communication / PLC (مخصص) OCPP
سيناريوهات التطبيق
مع التطور المستمر لصناعة مركبات الطاقة الجديدة ، سيتم تطبيق مركبات الطاقة الجديدة بالكامل على الحافلات وسيارات الأجرة ومركبات الشحن والمركبات البريدية.كما أن نسبة مركبات الطاقة الجديدة ، مثل مركبات الشحن الثقيلة والمركبات الهندسية ، آخذة في الارتفاع.يتزايد أيضًا نطاق المركبات المحلية ، كما أن كفاءة الشحن لأكوام الشحن تطرح أيضًا متطلبات أعلى وأعلى.
في الوقت الحاضر ، يحدد معيار GB20234.3-2015 مسدس الشحن ، والقطر الخارجي للكابل المطابق حوالي 40 مم ، ومنطقة المقطع العرضي ذات النواة الناعمة 70 متر مكعب ، وقدرة التحمل القصوى الاسمية هي 250A.ومع ذلك ، في عملية الاستخدام الفعلية ، لا يمكن للحرارة الناتجة عن السلك النحاسي للكابل أن تظهر تبديدًا جيدًا للحرارة ، وللتشغيل الآمن لنظام الشحن بالكامل ، سيحد نظام التحكم في كومة الشحن من تيار الشحن وفقًا لدرجة الحرارة لتمكين الاستقرار عملية.
من أجل مواكبة الطلب المتزايد على السيارات الكهربائية الخالصة ، أصبح بناء أكوام شحن DC عالية الطاقة مطلبًا إلزاميًا ، مع تيار خرج يتراوح بين 300A-600A ، بحيث يمكن شحن السيارات الكهربائية النقية عالية الطاقة بالكامل في 15 -20 دقيقة.لا يمكن لأكوام الشحن العادية تلبية هذا المطلب الفني.
كومة الشحن الفائقة المبردة بالسائل ، والمجهزة بنظام شحن مبرد بالسائل ، تضيف مسدس شحن مبرد بالسائل ، وكابل مبرد بالسائل ، ووحدة تبريد وأنظمة أخرى.مع القطر الخارجي لكابل التحكم الذي يبلغ 39 مم ، يمكن تحقيق شحن تيار عالي يبلغ 600 أمبير وحتى 800 أمبير.يتم التحكم في درجة الحرارة أقل من 55 درجة مئوية ، وهي آمنة وخفيفة لتحقيق الغرض من الشحن السريع للسيارات الكهربائية الكبيرة.
| أغراض | اسم الأداء | ملاحظات |
| نموذج | كومة شحن مبردة بالسائل DC | |
| أبعاد الخزانة الرئيسية | 2183 * 1163 * 1056.4 ملم | ح * ث * د |
| أبعاد الكابينة المنقسمة | 1815 * 772 * 508 ملم | ح * ث * د |
| جهد إدخال التيار المتردد | 380V ± 15٪ | ثلاث مراحل نظام خمسة أسلاك |
| تردد إدخال التيار المتردد | 45 هرتز 66 هرتز | |
| القوة المصنفة | Pe≤450 كيلو واط | |
| الجهد الناتج | 200-1000vdc (طاقة ثابتة 300-1000vdc) | |
| التيار الخارج | 0 600 أ | |
| عامل القوى | ≥0.99 | 50٪ PO فوق شرط الإدخال |
| كفاءة | ≥96٪ | ذروة الكفاءة |
| طريقة القياس | قياس التيار المستمر | درجة الدقة: 0.5 |
| طريقة التبريد | تبريد الهواء القسري + التبريد السائل | |
| درجة الحماية | IP54 | |
| ارتفاع | ≤ 2000 م | سيبدأ خفض العمل في حالة 50 أعلاه ويتوقف عن العمل في حالة 70 |
| درجة حرارة العمل | -20 ℃ ～ 50 ℃ | لا تكاثف |
| الرطوبة النسبية | 5٪ 95٪ | |
| واجهة الاتصالات | 4G ، RS485 ، CAN ، إيثرنت (اختياري) | |
| طريقة التثبيت | أرضية ثابتة | |
| طريقة البدء | ابدأ في تمرير البطاقة ومسح الرمز ضوئيًا | |
| أغراض | أداء مسدس التبريد السائل | مؤشر المعلمة |
| الأداء الكهربائي | الفولطية | 1000 فولت |
| الأعلى.مقاومة عزل التيار الناتج | 600 أ | |
| 500MΩ (500VDC) | ||
| واجهة الشحن | واجهة شحن GB / T20234.3-2015 DC | |
| بندقية الشحن | مسدس تبريد سائل 600A بطول سلك 5 متر | |
| الأداء الميكانيكي | الحياة الميكانيكية | 10000 مرة |
| قوة القفل | 200N | |
| أداء البيئة | استخدام درجة الحرارة البيئية | -35 50 |
| درجة حرارة العمل | -35 90 | |
| درجة الحماية | سدادة وغطاء مضاد للغبار: IP54 ؛مزيج من القابس والمقبس: IP55 | |
| كابل تبريد سائل | الأعلى.طول السلك | 5 م |
| القطر الخارجي للكابل | 28 ملم | |
| المواصفاتمن خط الطاقة | 35 مم² | |
| حلقة التبريد | تبريد السائل | زيت المحولات 45 # (لا يتجمد تحت -45 درجة مئوية) |
| القطر الخارجي / الداخلي لأنبوب مدخل السائل | Φ8 / φ6 | |
| خصائص الحلقة | هناك مجموعة من مدخل السائل + DC ومخرج السائل DC ، مما يشكل حلقة التبريد | |
| مصدر التبريد السائل | ||
| الفولطية | 220 فولت تيار متردد | |
| القوة المصنفة | 550 واط | |
| ضغط العمل | 10 بار | |
| معدل المد و الجزر | 8 لتر / دقيقة | |
| قوة مروحة التبريد | 90 واط | |
| ضوضاء | ≤60 ديسيبل | |
| وظيفة | مراقبة ضغط عمل سائل التبريد ، مراقبة معدل تدفق سائل التبريد ، مراقبة درجة حرارة سائل التبريد ؛إنذار درجة الحرارة المنخفضة ، إنذار درجة الحرارة الزائدة ، إنذار القطع ، إنذار درجة حرارة سائل التبريد | |
| مقاس | 550 مم * 200 مم * 600 مم | |
| واجهة الاتصالات | RS485 | |
| تواصل | خلفية العملية | OCCP |
| طريقة الاتصال | يمكن الاتصال / PLC (حسب الطلب) | |
| واجهة الاتصالات | إيثرنت ، جي بي آر إس ، 4 جي | |
| بروتوكول الاتصالات |
ISO15118 / OCCP1.6 (المعيار الأمريكي) IEC 62196-3 (المعيار الأوروبي) |
|
| بروتوكول الشحن | DIN70121 | |
| معيار بندقية الشحن |
CCS Stype1 (المعيار الأمريكي) CCS Stype2 (المعيار الأوروبي) |
|
| وضع الشحن | وضع الشحن IEC 61851 4 |
ملف الشركة
شركة Chengdu Xiangdao Technology Co. ، Ltd. هي شركة متخصصة في الحل الشامل للتطوير ومبيعات التصميم وتشغيل الطاقة الجديدة ، بما في ذلك أكوام شحن السيارات الكهربائية ومحطات الشحن السريع وأنظمة توليد الطاقة الكهروضوئية الشمسية ومنتجات تطبيقات الطاقة الشمسية ، إلخ.
نحن ملتزمون بتقديم حلول شاملة لتطبيق تقنيات الطاقة الجديدة.
لدينا 5 خطوط إنتاج رئيسية.
1. كومة شحن DC: 30KW ~ 360KW DC شحن كومة
2. كومة شحن التيار المتردد: كومة شحن AC 7KW / 11KW / 22KW / 42KW
3. مسدس شاحن محمول: 3.5KW / 7KW بنادق شحن محمولة.
4. مكونات توليد الطاقة الشمسية: الألواح الكهروضوئية ، وأجهزة التحكم ، والمحولات ، وبطاريات تخزين الطاقة ، مجموعة كاملة من مكونات توليد الطاقة.
5. منتجات تطبيقات الطاقة الشمسية: الألواح الشمسية ، الأضواء الشمسية ، الخيام الشمسية ، مصابيح الشوارع بالطاقة الشمسية ، الطاقة الشمسية..أنظمة المراقبة ، إلخ.
في المستقبل ، سنواصل التركيز على تطبيق تكنولوجيا الطاقة الجديدة ، والعمل بنزاهة والعمل الجاد لخلق عالم أخضر.
التعليمات
س: ما هي مدة التسليم؟
لشحن المشاركات ، عادة ما يكون من 3 إلى 10 أيام.في حالة عدم وجود مخزون ، يتم تحديد مهلة الإنتاج وفقًا لكمية الأمر.عادة ما تحتاج أعمدة شحن التيار المستمر عالية الطاقة إلى تخصيصها وفقًا للمعايير الفنية للعميل.
س:كم من الوقت يستغرق تخصيص النموذج الأولي؟
لشحن الأكوام ، يكون وقت النموذج الأولي عادة 7 أيام.
بالنسبة إلى وظيفة شحن التيار المستمر ، يكون وقت النموذج الأولي عادةً 15 يومًا.
لمحطة الشحن السريع عالية الطاقة ، يجب أن تكون المعلمات التقنية
تم تحديده قبل الإنتاج ، وعادة ما يكون وقت النموذج الأولي 30 يومًا.
س:كيف نضمن الخدمة؟
تنقسم منتجاتنا إلى فئتين: المنزلية والتجارية.
بالنسبة لأجهزة الشحن المنزلية ، نقدم خدمة موحدة: ضمان لمدة عام + إرشادات التثبيت والاستخدام عن بُعد + برنامج تعليمي لتركيب الفيديو
بالنسبة لأجهزة الشحن التجارية ، لا نقدم فقط خدمات موحدة لشحن الأكوام ، ولكننا نقدم أيضًا خدمات إرساء برامج الدفع للأوبرا
شركات تينغ.
س: كيف تضمن جودة منتجاتك؟
لقد حصلت منتجات ما بعد الشحن التي نبيعها على شهادة GB في الصين وشهادة CE في الاتحاد الأوروبي.بالنسبة لبعض البلدان الأخرى ، فإن الشهادات ذات الصلة هي
في تَقَدم.
س: كيف تضمن جودة منتجاتك؟
لقد حصلت منتجات ما بعد الشحن التي نبيعها على شهادة GB في الصين وشهادة CE في الاتحاد الأوروبي.بالنسبة لبعض البلدان الأخرى ، فإن الشهادات ذات الصلة هي
في تَقَدم.
ملحوظة:
1- دعم OEM.
2-أي شرط يرجى الاتصال بنا للتحدث عن التفاصيل.
3-سوف نقوم بالرد عليك لاستفسارك خلال 24 ساعة.
4-إذا كانت لديك أي أسئلة حول الشاحن ، فيرجى الاتصال بنا.
5-ما ورد أعلاه للإشارة فقط ، السعر النهائي الذي يقرره الشاحن KW ، يرجى الاتصال بنا للحصول على عرض الأسعار الصحيح.
