تفاصيل المنتج
مكان المنشأ: سيتشوان
اسم العلامة التجارية: Xidao
إصدار الشهادات: SAE J1772
رقم الموديل: XD-DC-900KW
شروط الدفع والشحن
الحد الأدنى لكمية: 1
الأسعار: negotiate
تفاصيل التغليف: تغليف حالة خشبية
وقت التسليم: 15-30 يوم عمل
شروط الدفع: L / C ، T / T
القدرة على العرض: 5000 شهريا
جهد إدخال التيار المتردد:: |
380V ± 15٪ |
ارتفاع: |
≤2000m سيبدأ العمل بالتخفيض في حالة 50 ℃ أعلاه ويتوقف عن العمل في حالة 70 ℃） |
درجة حرارة العمل: |
-20 ℃ ～ 50 ℃ （لا تكاثف） |
الرطوبة النسبية: |
5٪ 95٪ |
واجهة الاتصالات: |
4G ، RS485 ، CAN ، إيثرنت (اختياري) |
طريقة التثبيت: |
أرضية ثابتة |
ارتفاع:: |
≤ 2000 م ؛ |
طريقة البدء: |
ابدأ في تمرير البطاقة ومسح الرمز ضوئيًا |
جهد إدخال التيار المتردد:: |
380V ± 15٪ |
ارتفاع: |
≤2000m سيبدأ العمل بالتخفيض في حالة 50 ℃ أعلاه ويتوقف عن العمل في حالة 70 ℃） |
درجة حرارة العمل: |
-20 ℃ ～ 50 ℃ （لا تكاثف） |
الرطوبة النسبية: |
5٪ 95٪ |
واجهة الاتصالات: |
4G ، RS485 ، CAN ، إيثرنت (اختياري) |
طريقة التثبيت: |
أرضية ثابتة |
ارتفاع:: |
≤ 2000 م ؛ |
طريقة البدء: |
ابدأ في تمرير البطاقة ومسح الرمز ضوئيًا |

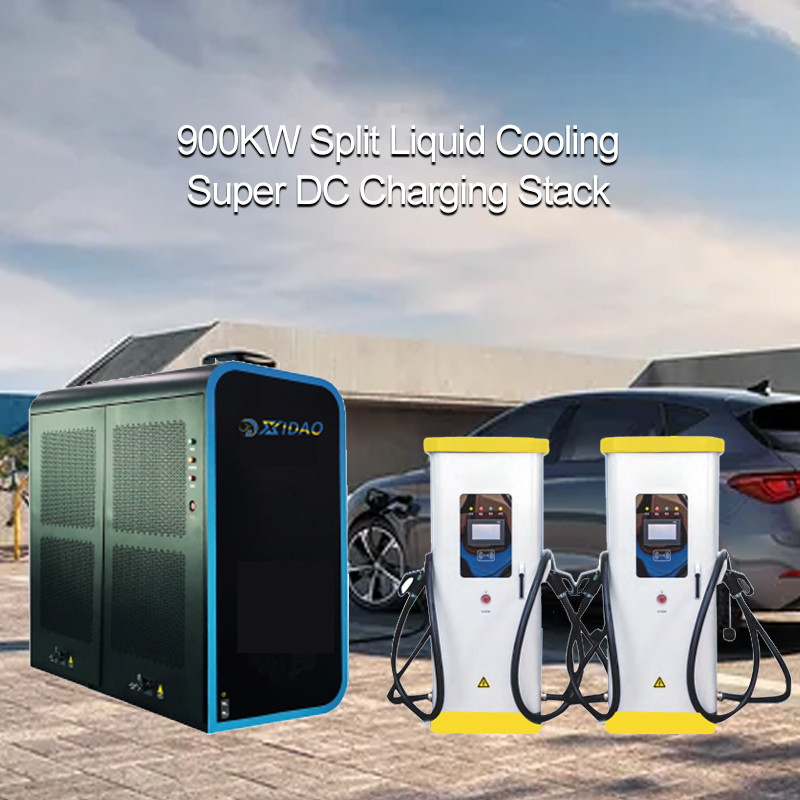

900KW سبليت سوبر دس شحن مبرد سائل ISO15118 / OCCP1.6 / IEC 62196-3
يسلط الضوء على المنتج
1. تم اعتماد تكنولوجيا التبريد السائل لتحقيق تصغير ونعومة كابل التبريد السائل ، والذي يمكن أن يحمل تيار 600A ، ودرجة حرارة طرف مسدس الشحن أقل من 55 ؛سائل التبريد عبارة عن سائل اصطناعي عضوي لا يتجمد عند درجة سالب 45 ؛التبريد تحتوي وحدة المصدر على أجهزة مراقبة وإنذار لضغط العمل والتدفق ودرجة حرارة المبرد.
2. يمكن أن تلبي احتياجات الطاقة العالية والشحن السريع للمركبات الكهربائية ، وتحقيق الشحن الكامل للسيارة في غضون 10 دقائق ، وحل نقطة الألم للعميل لوقت الشحن الطويل.
3. تلبية متطلبات الشحن لجميع الطرز والطاقات المختلفة ، والمطابقة الديناميكية لطاقة الشحن المطلوبة للسيارة الكهربائية المتصلة بأي طرف ؛
4. اعتماد وحدة شحن ذكية ، والتي تتمتع بمزايا الطاقة العالية ، والكفاءة العالية ، والتوافقيات المنخفضة ، والذكاء العالي ، ومناسبة بشكل خاص للشحن عالي الطاقة للمركبات الكهربائية في وسائل النقل العام ؛
5. وفقًا لطلب الشحن الصادر عن سيارة الشحن BMS ، يتم تخصيص طاقة الشحن ديناميكيًا ، وبالتالي تحسين معدل استخدام معدات الشحن وتحقيق إدارة متكاملة للغاية: تحويل الطاقة المتكامل ، والتوزيع الديناميكي للطاقة ، والمراقبة على مستوى المحطة ، والشحن المنظم الإدارة وتوليد الطاقة الجديدة والوصول إلى نظام تخزين الطاقة والتحكم في التبريد والأسلاك المتكاملة ؛
6. قابلية التوسع القوية (يمكن توسيع وحدات الشحن المقابلة لتلبية احتياجات الشحن) ، وتوفير الطاقة والكفاءة العالية (تصل الكفاءة إلى أكثر من 96٪).
7. يمكن توصيل خزانة رئيسية واحدة بأطراف شحن متعددة (خزانة فرعية) لتلبية احتياجات التشغيل المختلفة.
8. وحدة 4G القياسية ، عملية الشحن: بطاقة ممغنطة / رمز المسح ؛
9. طريقة الدفع: بطاقة RFID.
| أغراض | اسم الأداء | ملاحظات |
| نموذج | مكدس شحن مبرد بالسائل DC 480kw / 600KW / 720KW / 900KW / 1200KW / 1600KW | |
| أبعاد الخزانة الرئيسية | 2183 * 1163 * 1056.4 ملم | ح * ث * د |
| أبعاد الكابينة المنقسمة | 1815 * 772 * 508 ملم | ح * ث * د |
| جهد إدخال التيار المتردد | 380V ± 15٪ | ثلاث مراحل نظام خمسة أسلاك |
| تردد إدخال التيار المتردد | 45 هرتز 66 هرتز | |
| القوة المصنفة | Pe≤450 كيلو واط | |
| الجهد الناتج | 200-1000vdc (طاقة ثابتة 300-1000vdc) | |
| التيار الخارج | 0 600 أ | |
| عامل القوى | ≥0.99 | 50٪ PO فوق شرط الإدخال |
| كفاءة | ≥96٪ | ذروة الكفاءة |
| طريقة القياس | قياس التيار المستمر | درجة الدقة: 0.5 |
| طريقة التبريد | تبريد الهواء القسري + التبريد السائل | |
| درجة الحماية | IP54 | |
| ارتفاع | ≤ 2000 م | سيبدأ خفض العمل في حالة 50 أعلاه ويتوقف عن العمل في حالة 70 |
| درجة حرارة العمل | -20 ℃ ～ 50 ℃ | لا تكاثف |
| الرطوبة النسبية | 5٪ 95٪ | |
| واجهة الاتصالات | 4G ، RS485 ، CAN ، إيثرنت (اختياري) | |
| طريقة التثبيت | أرضية ثابتة | |
| طريقة البدء | ابدأ في تمرير البطاقة ومسح الرمز ضوئيًا | |
| أغراض | أداء مسدس التبريد السائل | مؤشر المعلمة |
| الأداء الكهربائي | الفولطية | 1000 فولت |
| الأعلى.مقاومة عزل التيار الناتج | 600 أ | |
| 500MΩ (500VDC) | ||
| واجهة الشحن | واجهة شحن GB / T20234.3-2015 DC | |
| بندقية الشحن | مسدس تبريد سائل 600A بطول سلك 5 متر | |
| الأداء الميكانيكي | الحياة الميكانيكية | 10000 مرة |
| قوة القفل | 200N | |
| أداء البيئة | استخدام درجة الحرارة البيئية | -35 50 |
| درجة حرارة العمل | -35 90 | |
| درجة الحماية | سدادة وغطاء مضاد للغبار: IP54 ؛مزيج من القابس والمقبس: IP55 | |
| كابل تبريد سائل | الأعلى.طول السلك | 5 م |
| القطر الخارجي للكابل | 28 ملم | |
| المواصفاتمن خط الطاقة | 35 مم² | |
| حلقة التبريد | تبريد السائل | زيت المحولات 45 # (لا يتجمد تحت -45 درجة مئوية) |
| القطر الخارجي / الداخلي لأنبوب مدخل السائل | Φ8 / φ6 | |
| خصائص الحلقة | هناك مجموعة من مدخل السائل + DC ومخرج السائل DC ، مما يشكل حلقة التبريد | |
| مصدر التبريد السائل | ||
| الفولطية | 220 فولت تيار متردد | |
| القوة المصنفة | 550 واط | |
| ضغط العمل | 10 بار | |
| معدل المد و الجزر | 8 لتر / دقيقة | |
| قوة مروحة التبريد | 90 واط | |
| ضوضاء | ≤60 ديسيبل | |
| وظيفة | مراقبة ضغط عمل سائل التبريد ، مراقبة معدل تدفق سائل التبريد ، مراقبة درجة حرارة سائل التبريد ؛إنذار درجة الحرارة المنخفضة ، إنذار درجة الحرارة الزائدة ، إنذار القطع ، إنذار درجة حرارة سائل التبريد | |
| مقاس | 550 مم * 200 مم * 600 مم | |
| واجهة الاتصالات | RS485 | |
| تواصل | خلفية العملية | OCCP |
| طريقة الاتصال | يمكن الاتصال / PLC (حسب الطلب) | |
| واجهة الاتصالات | إيثرنت ، جي بي آر إس ، 4 جي | |
| بروتوكول الاتصالات |
ISO15118 / OCCP1.6 (المعيار الأمريكي) IEC 62196-3 (المعيار الأوروبي) |
|
| بروتوكول الشحن | DIN70121 | |
| معيار بندقية الشحن |
CCS Stype1 (المعيار الأمريكي) CCS Stype2 (المعيار الأوروبي) |
|
| وضع الشحن | وضع الشحن IEC 61851 4 |
ملف الشركة
شركة Chengdu Xiangdao Technology Co. ، Ltd. هي شركة متخصصة في الحل الشامل للتطوير ومبيعات التصميم وتشغيل الطاقة الجديدة ، بما في ذلك أكوام شحن السيارات الكهربائية ومحطات الشحن السريع وأنظمة توليد الطاقة الكهروضوئية الشمسية ومنتجات تطبيقات الطاقة الشمسية ، إلخ.
نحن ملتزمون بتقديم حلول شاملة لتطبيق تقنيات الطاقة الجديدة.
لدينا 5 خطوط إنتاج رئيسية.
1. كومة شحن DC: 30KW ~ 360KW DC شحن كومة
2. كومة شحن التيار المتردد: كومة شحن AC 7KW / 11KW / 22KW / 42KW
3. مسدس شاحن محمول: 3.5KW / 7KW بنادق شحن محمولة.
4. مكونات توليد الطاقة الشمسية: الألواح الكهروضوئية ، وأجهزة التحكم ، والمحولات ، وبطاريات تخزين الطاقة ، مجموعة كاملة من مكونات توليد الطاقة.
5. منتجات تطبيقات الطاقة الشمسية: الألواح الشمسية ، الأضواء الشمسية ، الخيام الشمسية ، مصابيح الشوارع بالطاقة الشمسية ، الطاقة الشمسية..أنظمة المراقبة ، إلخ.
في المستقبل ، سنواصل التركيز على تطبيق تكنولوجيا الطاقة الجديدة ، والعمل بنزاهة والعمل الجاد لخلق عالم أخضر.
التعليمات
س: ما هي مدة التسليم؟
لشحن المشاركات ، عادة ما يكون من 3 إلى 10 أيام.في حالة عدم وجود مخزون ، يتم تحديد مهلة الإنتاج وفقًا لكمية الأمر.عادة ما تحتاج أعمدة شحن التيار المستمر عالية الطاقة إلى تخصيصها وفقًا للمعايير الفنية للعميل.
س:كم من الوقت يستغرق تخصيص النموذج الأولي؟
لشحن الأكوام ، يكون وقت النموذج الأولي عادة 7 أيام.
بالنسبة إلى وظيفة شحن التيار المستمر ، يكون وقت النموذج الأولي عادةً 15 يومًا.
لمحطة الشحن السريع عالية الطاقة ، يجب أن تكون المعلمات التقنية
تم تحديده قبل الإنتاج ، وعادة ما يكون وقت النموذج الأولي 30 يومًا.
س:كيف نضمن الخدمة؟
تنقسم منتجاتنا إلى فئتين: المنزلية والتجارية.
بالنسبة لأجهزة الشحن المنزلية ، نقدم خدمة موحدة: ضمان لمدة عام + إرشادات التثبيت والاستخدام عن بُعد + برنامج تعليمي لتركيب الفيديو
بالنسبة لأجهزة الشحن التجارية ، لا نقدم فقط خدمات موحدة لشحن الأكوام ، ولكننا نقدم أيضًا خدمات إرساء برامج الدفع للأوبرا
شركات تينغ.
س: كيف تضمن جودة منتجاتك؟
لقد حصلت منتجات ما بعد الشحن التي نبيعها على شهادة GB في الصين وشهادة CE في الاتحاد الأوروبي.بالنسبة لبعض البلدان الأخرى ، فإن الشهادات ذات الصلة هي
في تَقَدم.
س: كيف تضمن جودة منتجاتك؟
لقد حصلت منتجات ما بعد الشحن التي نبيعها على شهادة GB في الصين وشهادة CE في الاتحاد الأوروبي.بالنسبة لبعض البلدان الأخرى ، فإن الشهادات ذات الصلة هي
في تَقَدم.
ملحوظة:
1- دعم OEM.
2-أي شرط يرجى الاتصال بنا للتحدث عن التفاصيل.
3-سوف نقوم بالرد عليك لاستفسارك خلال 24 ساعة.
4-إذا كانت لديك أي أسئلة حول الشاحن ، فيرجى الاتصال بنا.
5-ما ورد أعلاه للإشارة فقط ، السعر النهائي الذي يقرره الشاحن KW ، يرجى الاتصال بنا للحصول على عرض الأسعار الصحيح.
